作者：洗车机厂家 发布时间：018-06-29
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

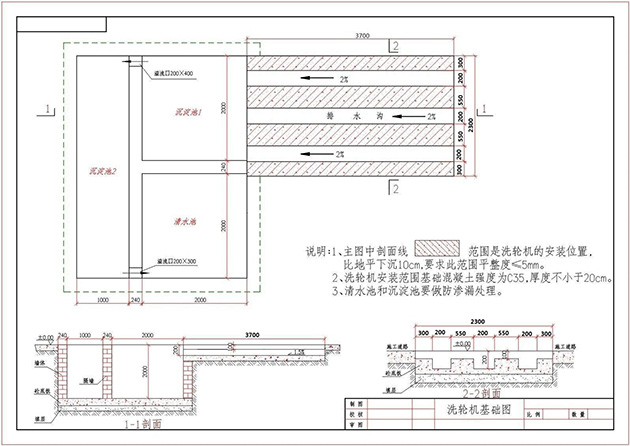

.jpg)
.jpg)
产品与型号 |
||||
型号 |
KM-L200 DRIVE THRU TYPE |
|||
产品 |
KM-L200洗轮机 |
|||
产品系统参数 |
||||
序号 |
项目 |
系统参数 |
||
1 |
设备尺寸 |
宽2200×长5340×高2000mm |
||
2 |
适用车辆 |
100T内大型车辆，车身2800mm以下 |
||
3 |
泵站 |
11KW×2P |
1M³/min |
35m |
4 |
刮刀电动机 |
0.75Kw×4P×1/120 |
||
5 |
启动方式 |
限位开关LIMIT SWITCH |
||
6 |
电源 |
380V×3ø×50Hz |
||
7 |
装备重量 |
3500Kg |
||
8 |
总功率 |
22.75Kw |
||
9 |
用水量 |
10.800L |
||
10 |
冲洗压力 |
2.5-3Kg/cm³ |
||
2、平板式洗车台的图纸：

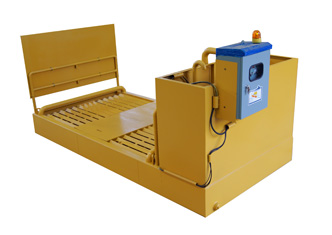

2.1平板式洗车台简图：
.jpg)
（如图：km-l100-01）
2.2凯美龙平板式洗轮台的参数：
项目名称 |
系统参数 |
型号 |
KM-L100 |
设备规格 |
4300(W)×2100(L)×400(H) |
车辆参数 |
100T内，车宽2800mm以下车辆 |
洒水压力 |
3 ~ 5 Kg/㎠ |
用电 |
380V×3相×50Hz |
耗电 |
12.5Kw/h |
产品重量 |
2100Kg |
适用车辆 |
各类重型工程车辆，垃圾运输车辆等 |
用水量 |
10.800ℓ |

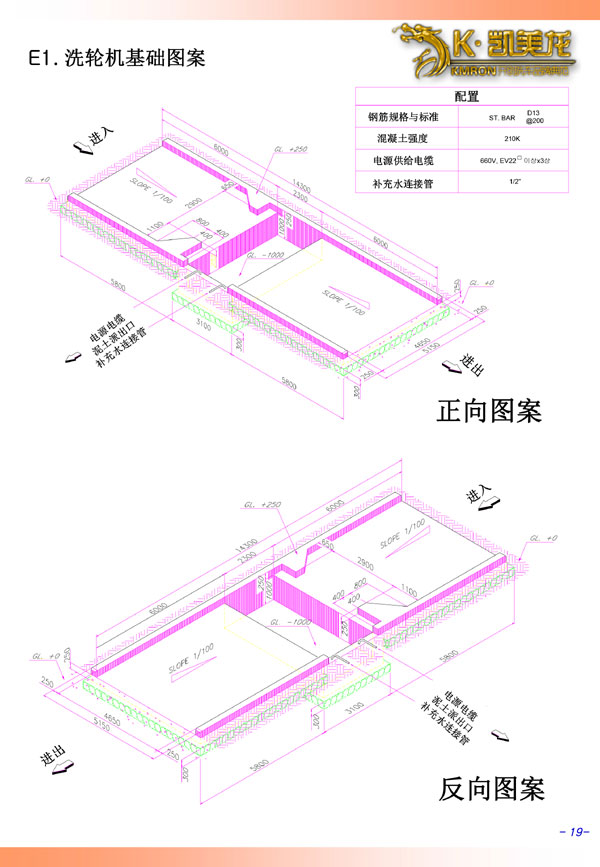

2.3 凯美龙平板式洗车台的图纸：
.jpg)
（如图：平板洗轮机图纸02小图-竖）

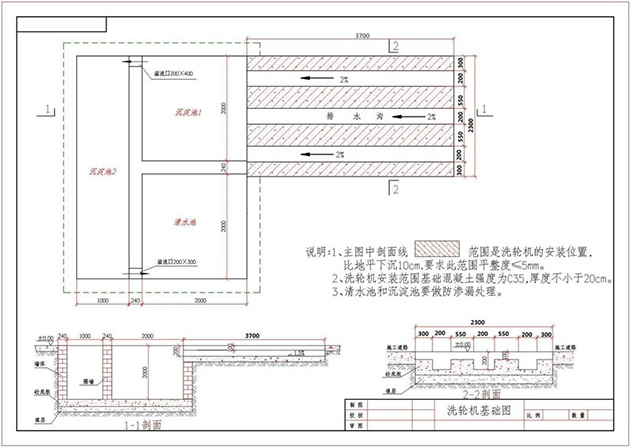

3. 凯美龙组合式洗车台的图纸：
.jpg)

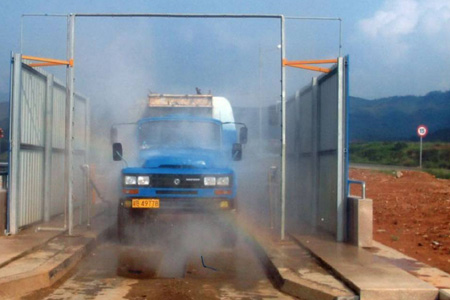

3.1 凯美龙组合式洗车台实例简图：
.jpg)

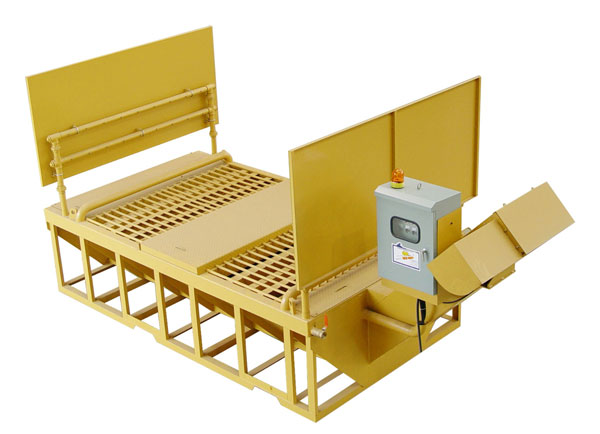

（如图：L300冲洗展示04） （如图：组合式洗轮机）
3.2 凯美龙组合式洗车台参数：
洗车方式 |
组合方式 |
洗轮机尺寸 |
平板式 |
单套 |
4300(W)×2100(L)×400(H) |
基坑式 |
单套 |
2200(W)×5340(L)×1000(H) |
大型洗车机 |
单套(洗车尺寸） |
3200mm（W）×6000mm（L）×5000mm（H） |
组合式01 |
平板组合式 |
根据组合确定尺寸 |
组合式02 |
基坑组合式 |
根据组合确定尺寸 |
组合式03 |
平板+基坑组合式 |
根据组合确定尺寸 |
组合式04 |
平板+大型洗车机 |
根据组合确定尺寸 |
组合式05 |
基坑+大型洗车机 |
根据组合确定尺寸 |
备注：具体设计需结合场地与设备组合确定 |
||
3.3 由3.2可以看出凯美龙组合式洗车台的图纸是要根据具体的组合形式来确定。
